Sürekli Kaynaklı Serpantin
Yüksek sıcaklık ve basınca dayanıklı sürekli kaynaklı serpantin
Sürekli Kaynaklı Serpantin Nedir?

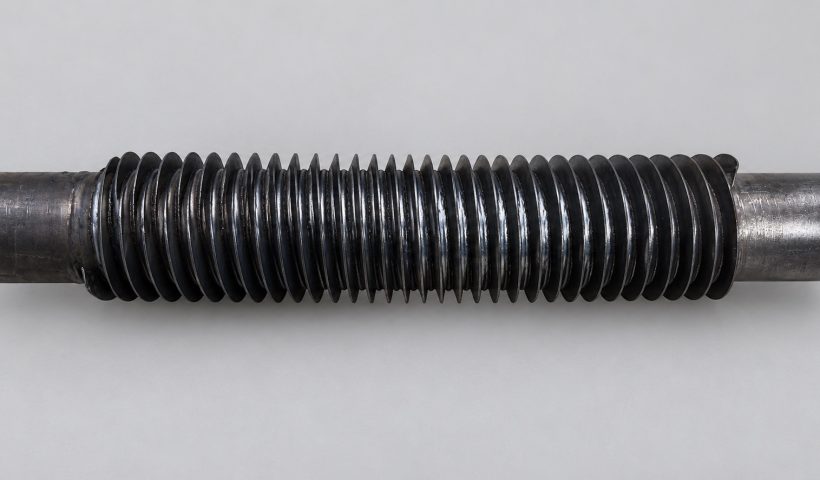

Sürekli kaynaklı serpantin, çelik kanat şeridinin boru yüzeyine helisel olarak sarılırken aynı anda kesintisiz kaynakla birleştirildiği kanatlı borulardan imal edilen ısı transfer elemanıdır. Kanat ile boru arasında metalürjik bir bağ oluştuğu için temas direnci en aza iner ve ısı, akışkandan kanatlara kayıpsız aktarılır.
Üretim Yöntemi
Üretimde çelik şerit, dönen boru üzerine belirlenen kanat adımıyla sarılır ve temas noktası yüksek frekanslı direnç kaynağıyla sürekli olarak kaynatılır. Bu yöntem, sarma (tension wound) tip kanatlara göre çok daha yüksek mekanik mukavemet sağlar. Borular daha sonra projeye göre bükülerek, kolektörlere kaynatılarak serpantin formuna getirilir.
Avantajları
- Yüksek sıcaklık dayanımı: Kaynaklı bağlantı, yüksek baca gazı sıcaklıklarında bile kanadın gevşemesini önler.
- Düşük temas direnci: Metalürjik bağ sayesinde ısı transfer verimi uzun yıllar boyunca korunur.
- Titreşim ve termal şok direnci: Sık devreye alma-çıkarma yapılan sistemlerde güvenle çalışır.
- Uzun ömür: Kanat-boru ayrışması olmadığından bakım ihtiyacı azalır.
Kullanım Alanları
- Buhar ve kızgın su kazanları
- Ekonomizerler ve atık ısı geri kazanım sistemleri
- Hava ön ısıtıcıları ve proses ısıtıcıları
- Kurutma tesisleri ve endüstriyel fırın uygulamaları
Malzeme ve Tasarım Seçenekleri
Sürekli kaynaklı serpantinler; karbon çeliği, alaşımlı çelik ve paslanmaz çelik boru-kanat kombinasyonlarıyla üretilebilir. Kanat yüksekliği, kanat adımı, sıra sayısı ve boru çapı; akışkan tipi, sıcaklık, basınç ve izin verilen basınç kaybına göre mühendislik hesaplarıyla belirlenir. Gerekli durumlarda sıcak daldırma galvaniz kaplama uygulanabilir.
Projenize özel sürekli kaynaklı serpantin çözümleri için Heatmek mühendislik ekibiyle iletişime geçin.
Proje Sürecimiz
01. İhtiyaç Analizi ve Teknik Değerlendirme
02. Mühendislik Tasarımı ve Hesaplama
03. Üretim Planlaması ve Malzeme Seçimi
04. İmalat ve Montaj Süreci
05. Test, Kontrol ve Onay
06. Teslimat ve Satış Sonrası Destek

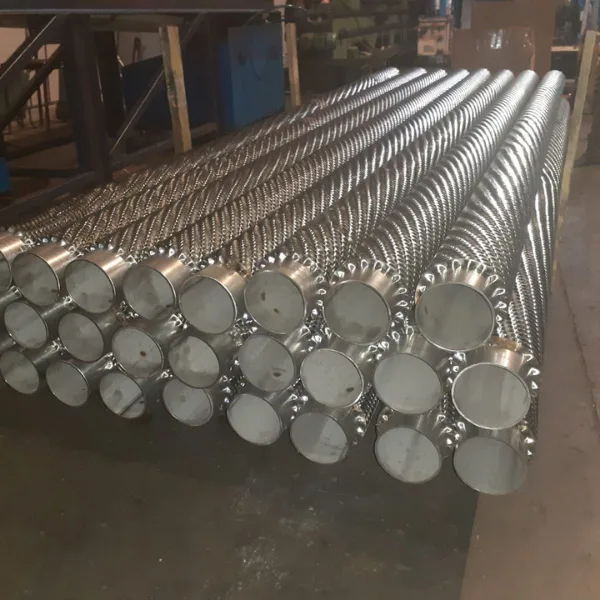

Ürün Fotoğrafları
