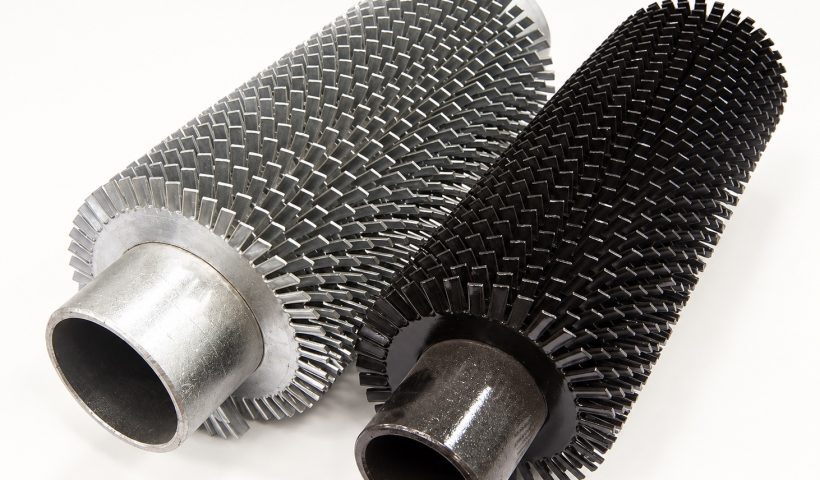

Sürekli Kaynaklı ve Serrated Serpantin

Maksimum ısı transferi için sürekli kaynaklı serrated serpantin

Sürekli Kaynaklı Serrated Serpantin Nedir?

Sürekli kaynaklı serrated serpantin, kanat şeridinin dış kenarı belirli aralıklarla kesilerek segmentlere ayrıldığı (serrated) ve bu kanadın boruya kesintisiz kaynakla bağlandığı kanatlı borulardan üretilir. Böylece serrated kanadın yüksek ısı transfer performansı, kaynaklı bağlantının mekanik dayanımıyla bir araya gelir.

Serrated Kanat Neden Daha Verimlidir?

Segmentlere ayrılmış kanat yapısı, gaz akışının her segmentte yeniden sınır tabaka oluşturmasına neden olur ve türbülansı artırır. Bu sayede aynı yüzey alanında düz (solid) kanada göre daha yüksek ısı transfer katsayısı elde edilir; bu da daha kompakt ve hafif ısı transfer yüzeyleri tasarlamayı mümkün kılar.

Avantajları

Yüksek ısı transfer katsayısı: Türbülans etkisiyle gaz tarafı verimi artar.
Kompakt tasarım: Aynı kapasite daha az boru ve daha küçük hacimle karşılanabilir.
Kaynaklı dayanım: Yüksek sıcaklık ve titreşim altında kanat gevşemez.
Ağırlık avantajı: Segmentli yapı, eşdeğer performanstaki düz kanatlı çözüme göre malzeme tasarrufu sağlar.

Kullanım Alanları

Atık ısı kazanları (HRSG) ve kojenerasyon sistemleri
Kazan ekonomizerleri ve baca gazı ısı geri kazanımı
Proses ısıtıcıları ve hava ön ısıtıcıları
Petrokimya ve enerji santrali uygulamaları

Tasarımda Dikkat Edilen Noktalar

Serrated kanatlar yüksek verim sağlarken, kurum ve toz yükü çok yüksek gazlarda düz kanatlı çözümler daha avantajlı olabilir. Heatmek mühendislik ekibi; gaz kompozisyonu, kirlilik riski, sıcaklık ve basınç kaybı sınırlarını birlikte değerlendirerek en uygun kanat tipini, segment genişliğini ve kanat adımını belirler.

Projenize özel sürekli kaynaklı serrated serpantin çözümleri için Heatmek mühendislik ekibiyle iletişime geçin.

Proje Sürecimiz

01. İhtiyaç Analizi ve Teknik Değerlendirme

Proses koşullarınızı, akışkan tipini ve kapasite ihtiyacınızı analiz ederek en doğru çözümü belirliyoruz.

02. Mühendislik Tasarımı ve Hesaplama

Isıl ve mekanik hesaplamalarla ürünü projenize özel boyutlandırıyor, teknik çizimlerini hazırlıyoruz.

03. Üretim Planlaması ve Malzeme Seçimi

Sıcaklık, basınç ve korozyon koşullarına en uygun malzemeyi seçip üretimi planlıyoruz.

04. İmalat ve Montaj Süreci

Kanat sarma, kaynak, bükme ve montaj işlemlerini kalite standartlarına uygun şekilde tesisimizde yapıyoruz.

05. Test, Kontrol ve Onay

Basınç ve sızdırmazlık testleriyle her ürünün performansını sevkiyattan önce doğruluyoruz.

06. Teslimat ve Satış Sonrası Destek

Zamanında teslimatın ardından devreye alma ve bakım süreçlerinde yanınızda oluyoruz.

Ürün Fotoğrafları

Sıkça Sorulan Sorular

01. Serrated ve düz (solid) kanat arasındaki fark nedir?

Serrated kanatta kanat kenarı segmentlere ayrılmıştır; bu yapı türbülansı artırarak ısı transfer katsayısını yükseltir. Düz kanat ise kesintisizdir ve kirlilik yükü yüksek gazlarda temizlik açısından avantaj sağlayabilir.

02. Sürekli kaynaklı serrated serpantin en çok nerede kullanılır?

Atık ısı kazanları, ekonomizerler ve yüksek sıcaklıklı baca gazından ısı geri kazanımı yapılan sistemlerde yaygın olarak kullanılır.

03. Kanat ölçüleri nasıl belirleniyor?

Kanat yüksekliği, adımı ve segment genişliği; kapasite, gaz sıcaklığı, izin verilen basınç kaybı ve kirlilik koşullarına göre ısıl hesaplarla projeye özel belirlenir.
